Amplify Shader Editor是行业领先开放且紧密集成的解决方案，它提供了一个Unity开发者易于上手的开发环境，可以与Unity编辑器和着色器使用无缝融合。通过这款工具，开发者能轻松实现AAA级质量的作品，并能灵活地应用在任何Unity项目开发之中，进而大大缩短了制作团队在美术效果上的迭代时间。

Amplify Shader Editor(ASE) 🔗

安装 🔗

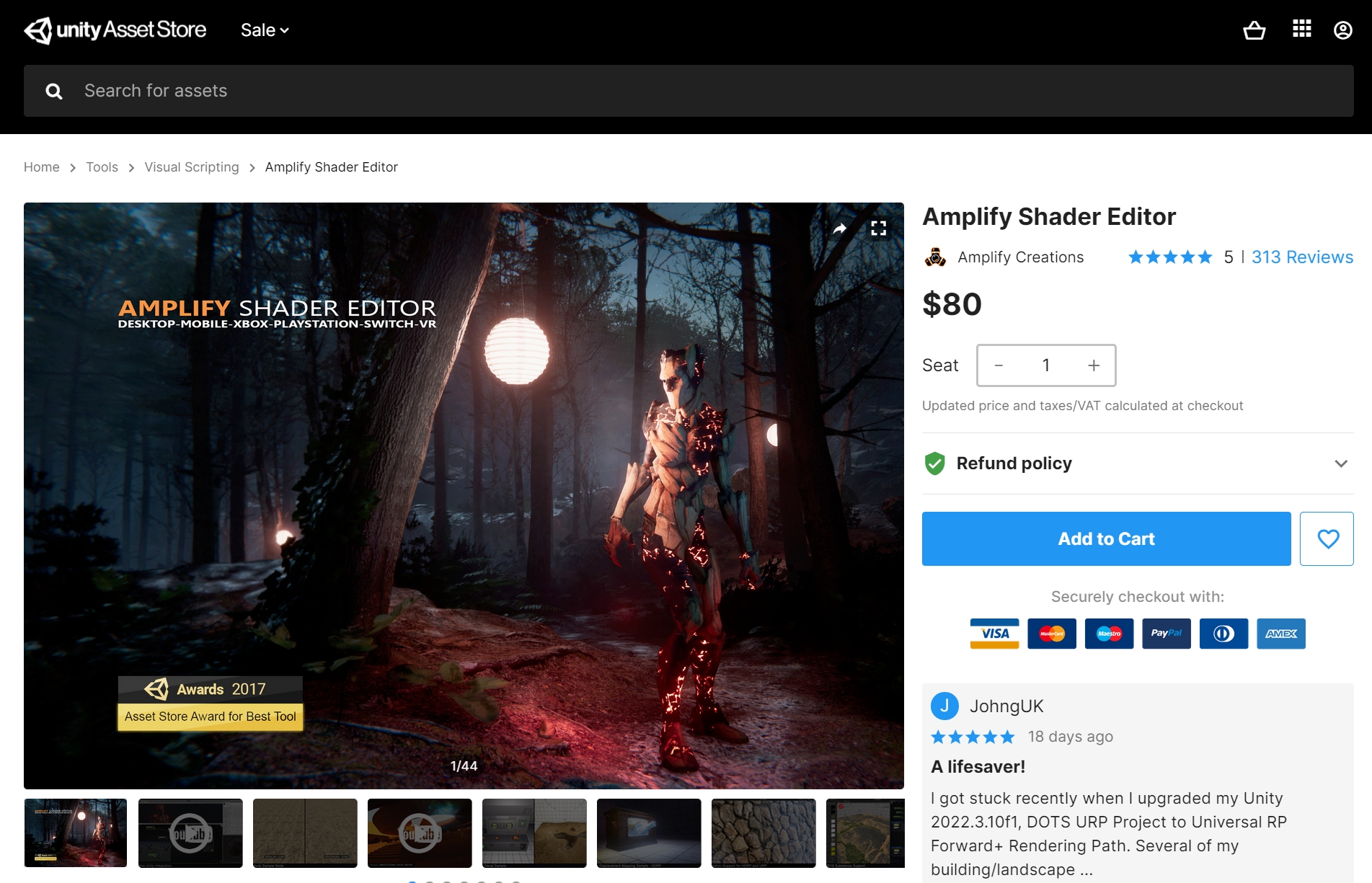

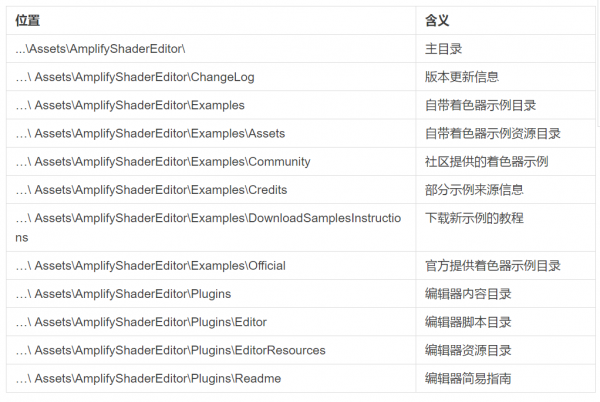

Unity资源商店中搜索Amplify Shader Editor进行安装。导入后展开Amplify Shader Editor目录结构：

编辑器界面简介 🔗

打开Amplify Shader Editor编辑器界面 🔗

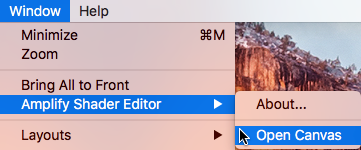

依次点击Window → Amplify Shader Editor → Open Canvas打开编辑器画布（Canvas）界面；或者可以双击Amplify Shader Editor（下文简称ASE）材质或着色器自动打开画布界面。

创建Amplify表面着色器（Surface Shader） 🔗

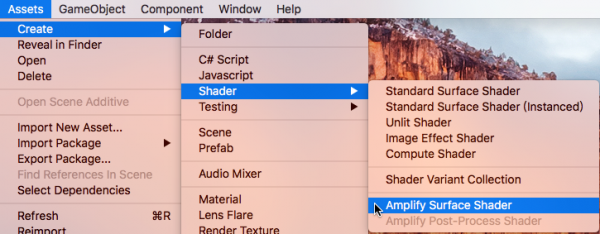

在项目（Project）界面选中资源文件夹的情况下，依次点击 Assets → Create → Shader → Amplify Surface Shader创建；或者依次点击右键 → Create → Shader → Amplify Surface Shader进行创建。

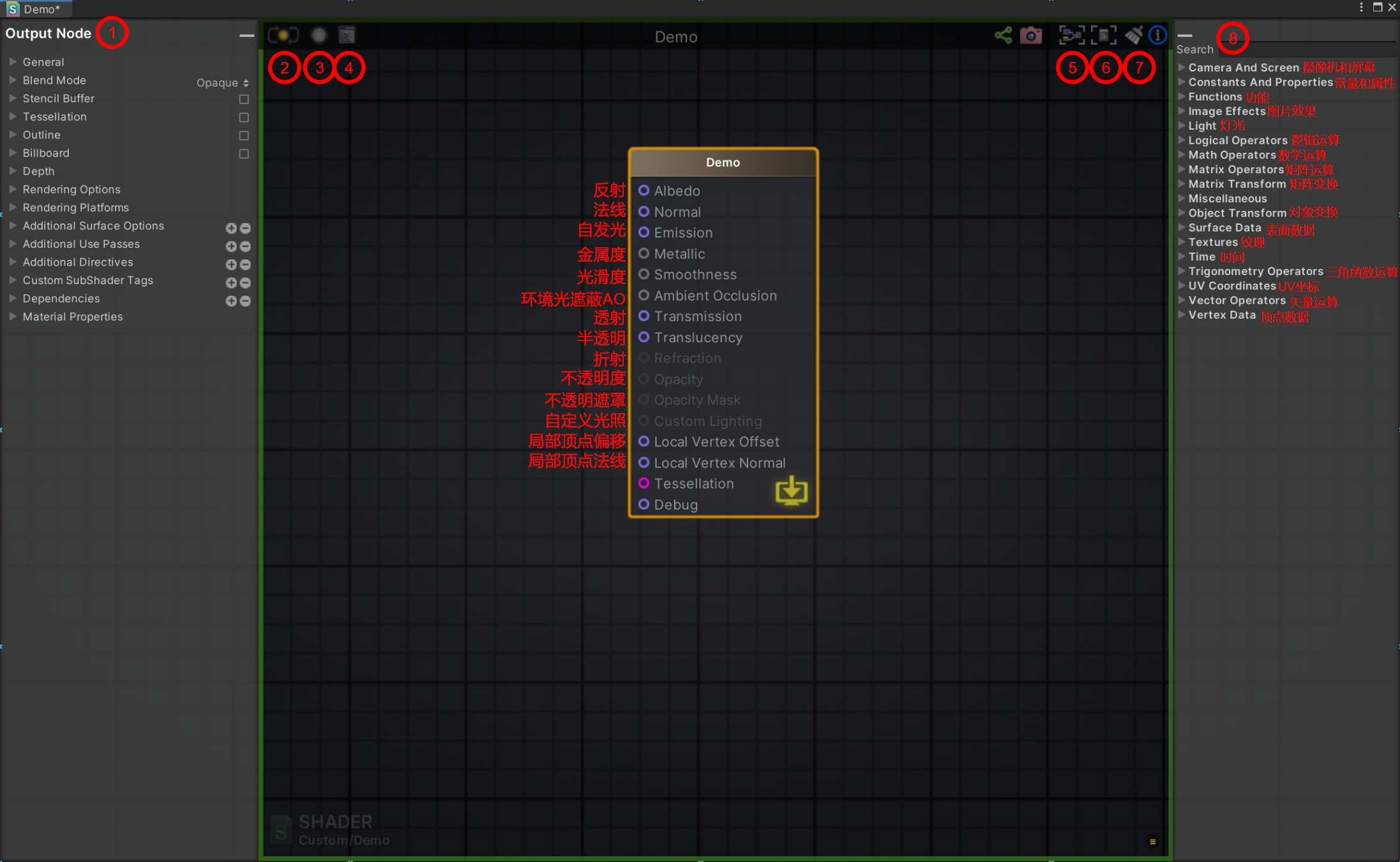

画布UI交互 🔗

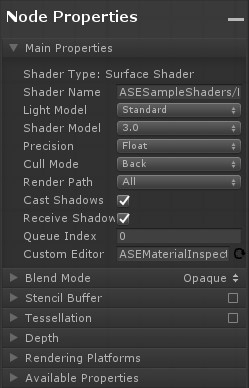

1.节点属性界面 主属性（Main Properties）

着色器类型（Shader Type）：此区域显示所使用的当前着色器类型。
着色器名称（Shader Name）：可编辑文本框，定义着色器的名称和路径。使用正斜杠“/”定义其类别和名称，例如UserSamples / EnvironmentGradient。请注意，此框中显示的名称与文件名不同，必须单独设置。
光照模型（Light Model）：定义表面如何反射光，通常称为所使用的着色器类型。 ASE目前提供标准（金属 Standard（Metallic））、标准镜面（Standard Specular）、Lambert和Blinn Phong。
着色器模型（Shader Model）：当编写表面着色器或常规着色器程序时，HLSL源可以编译成不同的“着色器模型”。更高的着色器编译目标允许使用更多的现代GPU功能，但可能使得着色器不能在较旧的GPU或平台上工作。
精度（Precision）：定义内部计算的精度，使用较低类型提供了额外的性能提升以换取一些精度。默认设置为Float。
剔除模式（Cull Mode）：Front – 剔除前向几何体，Back – 剔除后向几何体，关闭 - 禁用剔除（双面材料）。默认情况下设置为Back。
渲染路径（Render Path）：允许您定义着色器支持哪种模式（提前Forward / 延时Deferred）。默认设置为全部。
投射阴影（Cast Shadows）：定义使用着色器的对象是否投射阴影。
接收阴影（Receive Shadows）：定义使用着色器的对象是否接收阴影，这包括自阴影（只有使用正向渲染）。
队列索引（Queue Index）：渲染队列偏移值，接受正（较晚）和负（较早）整数。
自定义编辑器（Custom Editor）：自定义检查器允许您自定义ASE材料检查器。 混合模式（Blend Mode）

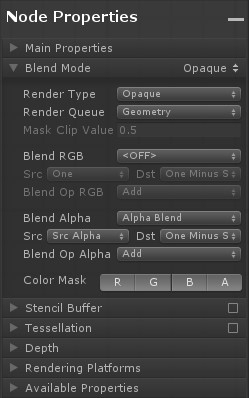

混合模式（Blend Mode）：所选模式自动调整可用参数;不透明（Opaque），遮罩（Masked），透明（Transparent），Alpha预乘（Alpha Transparent）或自定义（Custom）。
渲染类型（Render Type）：该标记将着色器分为几个预定义组。可用标签：不透明（Opaque），透明（Transparent），透明抠出（Transparent Cutout），背景（Background），覆盖（Overlay），不透明树（Tree Opaque），透明树剪出（Tree Transparent Cutout），布告板树（Tree Billboard），草和布告板草皮（Grass and Grass Billboard）。
渲染队列（Render Queue）：为了获得最佳性能，通过几何体渲染队列排布，从而优化对象的绘制顺序。所有其他渲染队列按距离对对象进行排序，从最远的那些开始渲染，并以最接近的结束。可用选项有背景、几何、Alpha测试、透明和覆盖。
掩码片段值（Mask Clip Value）：要与不透明度alpha比较的默认值。 0完全不透明，1完全掩蔽。默认设置为0，常用于透明抠出（Transparent Cutout）材质。
混合RGB和混合Alpha（Blend RGB and Blend Alpha）：当渲染图形时，在所有着色器执行并且所有纹理都应用后，像素被写入屏幕。它们如何与已经存在的内容组合由Blend命令控制。 ASE目前提供定制、Alpha混合（Alpha Blend）、预乘（Premultiplied）、加法（Additive）、软加法（Soft Additive）、乘法（Multiplicative）和2x乘法（2x Multiplicative）模式。
混合因子（Blend Factor）（SrcFactor ＆ DstFactor）：以下所有属性都适用于混合命令中的SrcFactor＆DstFactor。源指的是计算的颜色，目标是已经在屏幕上的颜色。如果BlendOp使用逻辑运算，则忽略混合因子。
混合操作RGB和混合操作Alpha（Blend Op RGB & Blend Op Alpha）：添加（Add）、子（Sub）、修改子（Rev Sub）、最小（Min）和最大（Max）。

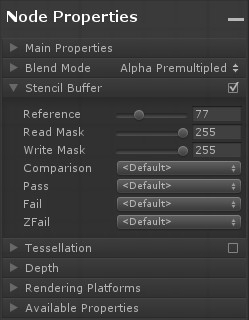

颜色蒙版（Color Mask）：设置颜色通道写入蒙版，将其全部关闭使其不可见。 模版缓冲（Stencil Buffer） 模板缓冲器可以用作每像素掩模的通用目的，用于保存或丢弃像素。它通常是每个像素8位整数。该值可以写入、递增或递减。后续绘制调用可以根据该值进行测试，以决定是否应该在运行像素着色器之前丢弃该像素。
参考（Reference）：要比较的值和/或要写入缓冲区的值（如果Pass，Fail或ZFail设置为替换）。范围是0-255整数。
读取掩码（Read Mask）：作为0-255整数的8位掩码，用于将参考值与缓冲区（referenceValue＆readMask），比较方法comparisonFunction（stencilBufferValue＆readMask）的内容进行比较。默认值是255。
写掩码（Write Mask）：8位掩码，作为0-255整数，写入缓冲区时使用。默认值是255。
比较（Comparison）：用于将参考值与缓冲区的当前内容进行比较的函数。默认值是always。
通过（Pass）：如果模板测试（和深度测试）通过，对缓冲区的内容做什么。默认值是keep。
失败（Fail）：如果模板测试失败，对缓冲区的内容做什么。默认值是keep。
ZFail（ZFail）：如果模板测试通过，则缓冲区的内容如何处理，但深度测试失败。默认值是keep。 曲面细分（Tessellation）
冯氏曲面细分（Phong）：修改细分面的位置，使得生成的面稍微跟随网格法线，默认设置为OFF。
类型（Type）：定义所使用的技术，基于距离、固定、边长和边长Cull。
曲面细分因子（Tess）：范围是1-32。
最小值（Min）：最小细分距离。
最大值（Max）：最大细分距离。 深度（Depth）
ZWrite模式（ZWrite Mode）：控制来自此对象的像素是否写入深度缓冲区（默认为开）。如果你画的是实体对象，请保持此状态。如果您绘制半透明效果，请切换到ZWrite Off。
ZTest模式（ZTest Mode）：如何进行深度测试。默认值为LEqual（将对象从现有对象或远距离绘制为现有对象;隐藏其后面的对象）。 ASE提供ZTest 小于（Less）、大于（Greater）、小于等于（LEqual）、大于等于（GEqual）、等于（Equal）、不等于（NotEqual）和通常（Always）。
偏移（Offset）：允许您使用两个参数指定深度偏移 — 因子和单位。因子相对于多边形的X或Y缩放最大Z斜率，单位缩放最小可分辨深度缓冲区值。这允许您强制一个多边形绘制在另一个顶部，虽然它们实际上在相同的位置。例如，偏移（0，-1）拉动多边形更接近相机忽略多边形的斜率，而偏移（-1，-1）将拉近多边形，看看掠角。
因子（Factor）：相对于多边形的X或Y，缩放最大Z斜率。

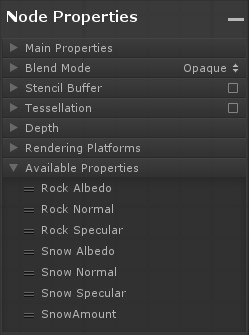

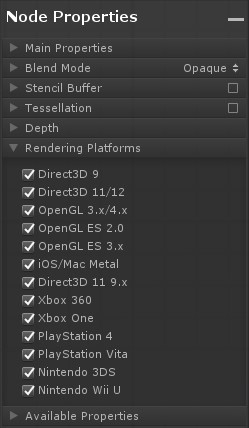

单位（Units）：单位缩放最小可分辨深度缓冲区值。 渲染平台（Rendering Platforms） 定义支持哪些平台，默认设置为全部。 可用属性（Available Properties） 设置为属性（Property）的变量将在此部分中列出，您可以通过拖动它们来调整它们的位置。 2.保存按钮：手动保存/更新着色器数据。修改着色器名称只有在点击这个按钮之后才会正式生效。 3.自动切换按钮：切换自动保存/更新着色器数据。 4.文本编辑按钮：将着色器文件在文本编辑器中打开。 5.选择回归按钮：屏幕视角回归到选择的节点。 6.主节点回归按钮：屏幕视角回归到主节点。 7.清除按钮：删除已经断开连接的节点。 8.节点选项板界面

常用类型和函数 🔗

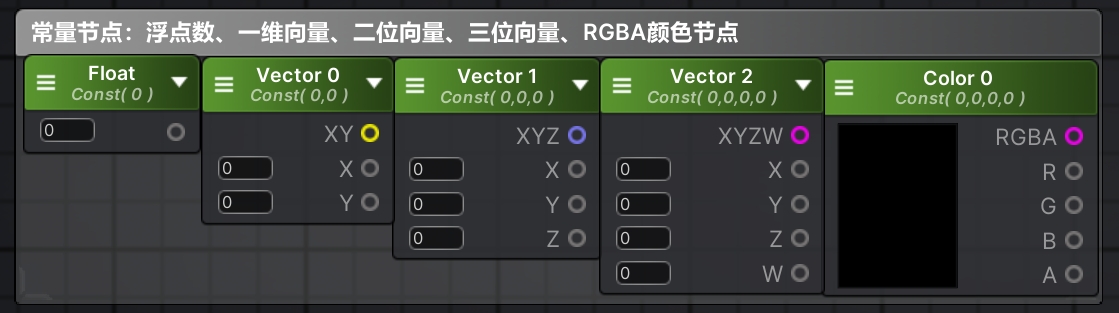

数据类型 🔗

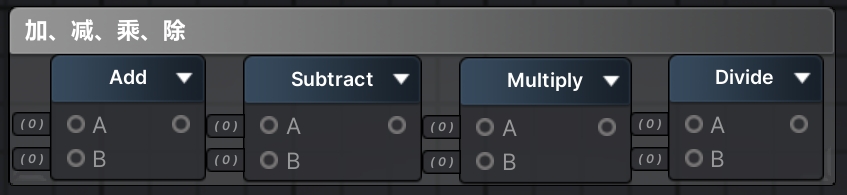

运算符 🔗

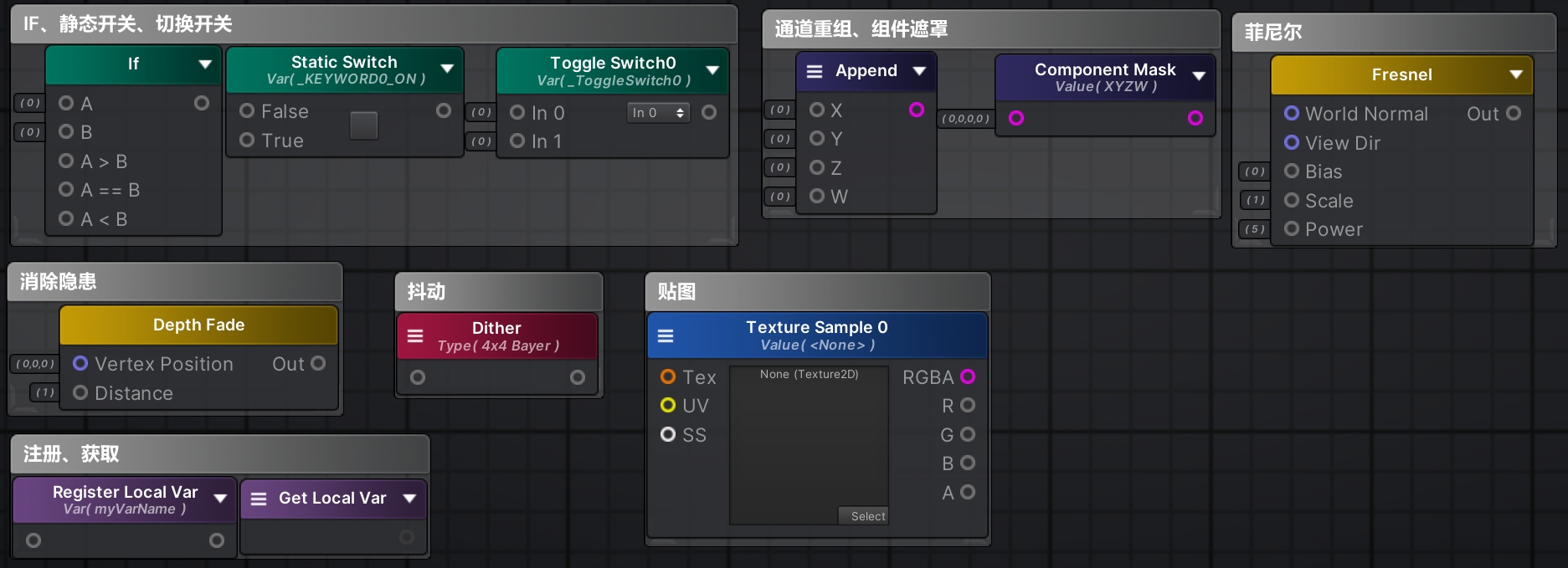

运算函数 🔗

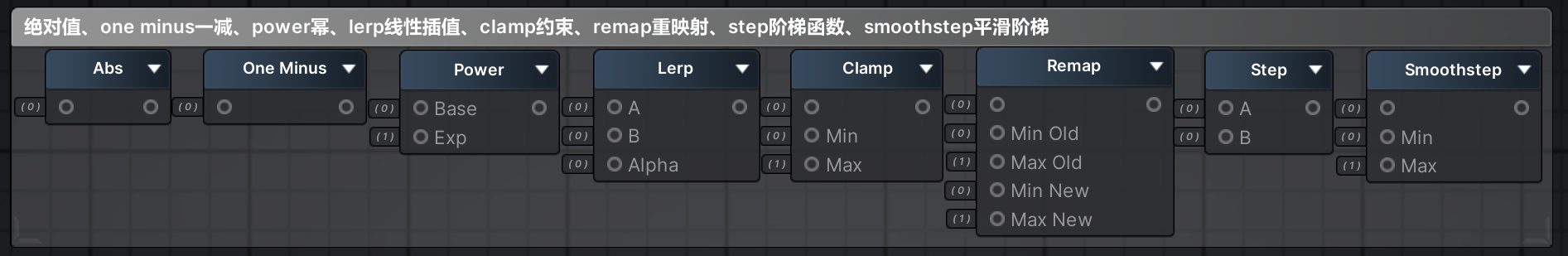

Abs：绝对值运算 One Minus：把所有的数值用1减，常用来取反。 Power幂：次方运算 Lerp：线性插值，以Alpha数值为标准，输出A和B之间的线性插值，Alpha是1时输出B，0时输出A，0.5时AB各一半。 Clamp：约束，min和max数值可以自定义，截取输入值，并将其约束到min和max两个数值中间，如果输入值小于0，则输出0，如果输入值大于1，则输出1. Remap：重映射，将值从一个范围重映射到另一个范围。例如sin函数在-1~1之间变化，我们可以通过重映射将-1~1变化为0~1，这样就不会有负值情况了。 Step：阶梯函数，(非黑即白，常用于硬溶解)如果A≤B，则输出1，如果A>B，则输出0。 SmoothStep：平滑阶梯函数，如果输入值在啊min和max之间，则输出0和1之间的平滑Hermite插值。
