Unity内置渲染管线-基础语法

Shader "Study/Hello"//Shader的真正名字  可以是路径式的格式
{
    /*材质球参数及UI面板
	https://docs.unity3d.com/cn/current/Manual/SL-Properties.html
	https://docs.unity3d.com/cn/current/ScriptReference/MaterialPropertyDrawer.html
	https://zhuanlan.zhihu.com/p/93194054
	*/

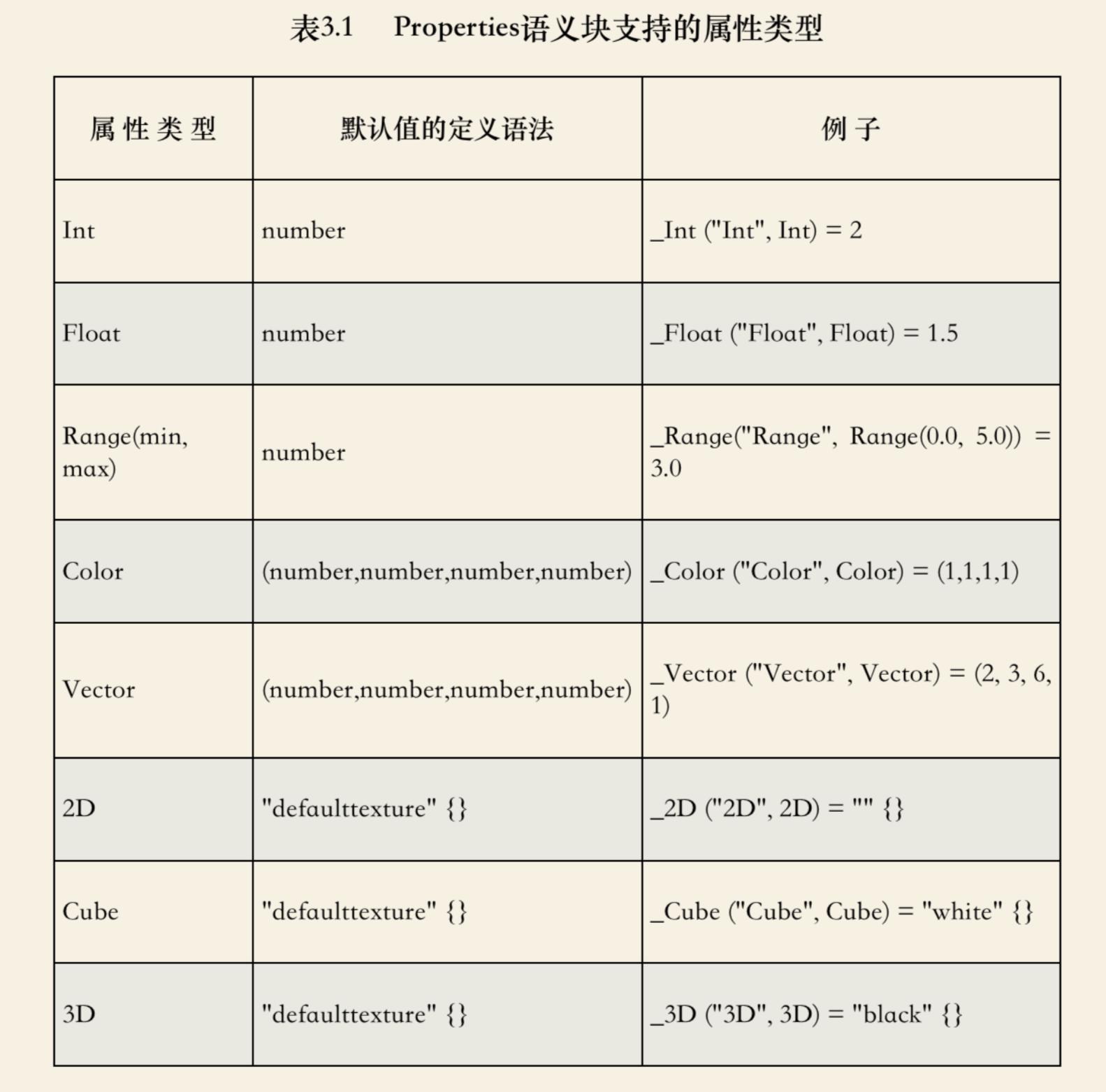

    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }
    /*
	这是为了让你可以在一个Shader文件中写多种版本的Shader，但只有一个会被使用。
	提供多个版本的SubShader，Unity可以根据对应平台选择最合适的Shader。
	*/
    SubShader
    {
		/*

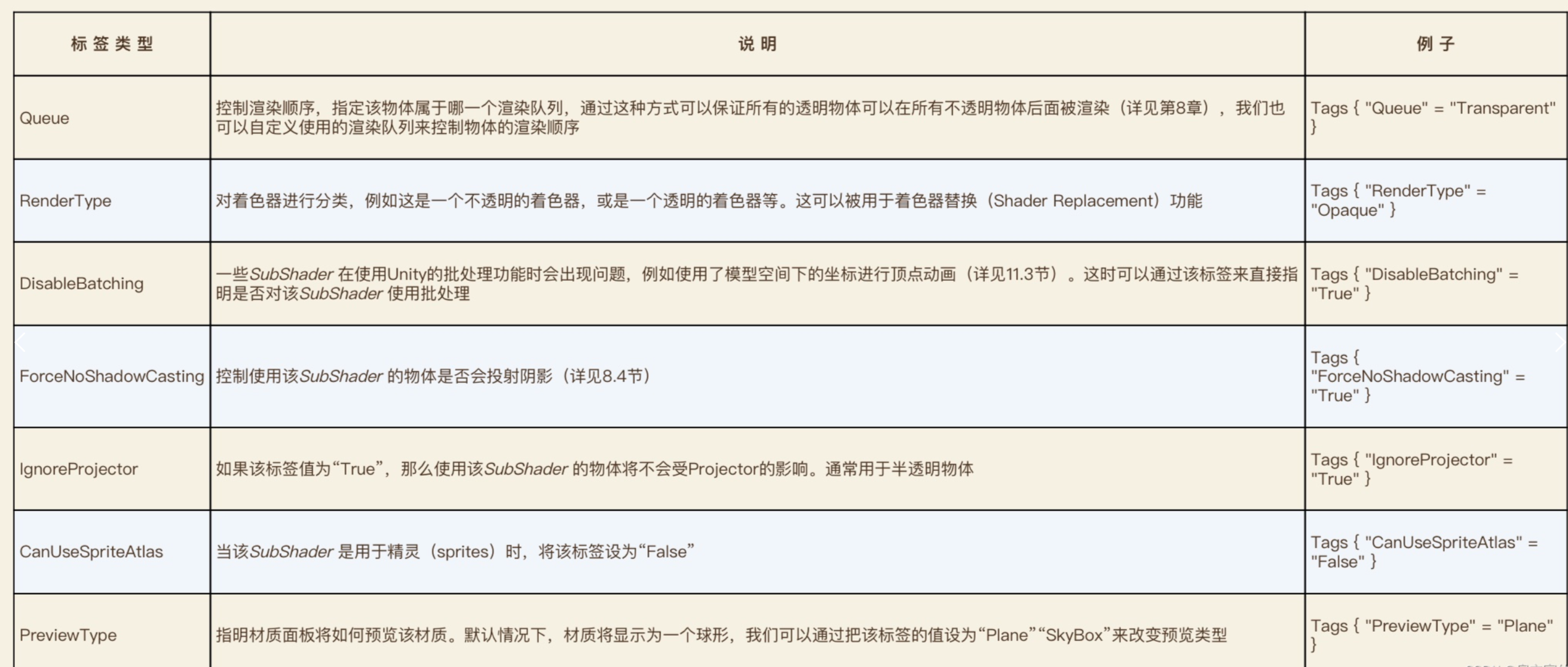

		标签属性，有两种：一种是SubShader层级，一种在Pass层级
		https://docs.unity3d.com/cn/current/Manual/SL-SubShaderTags.html

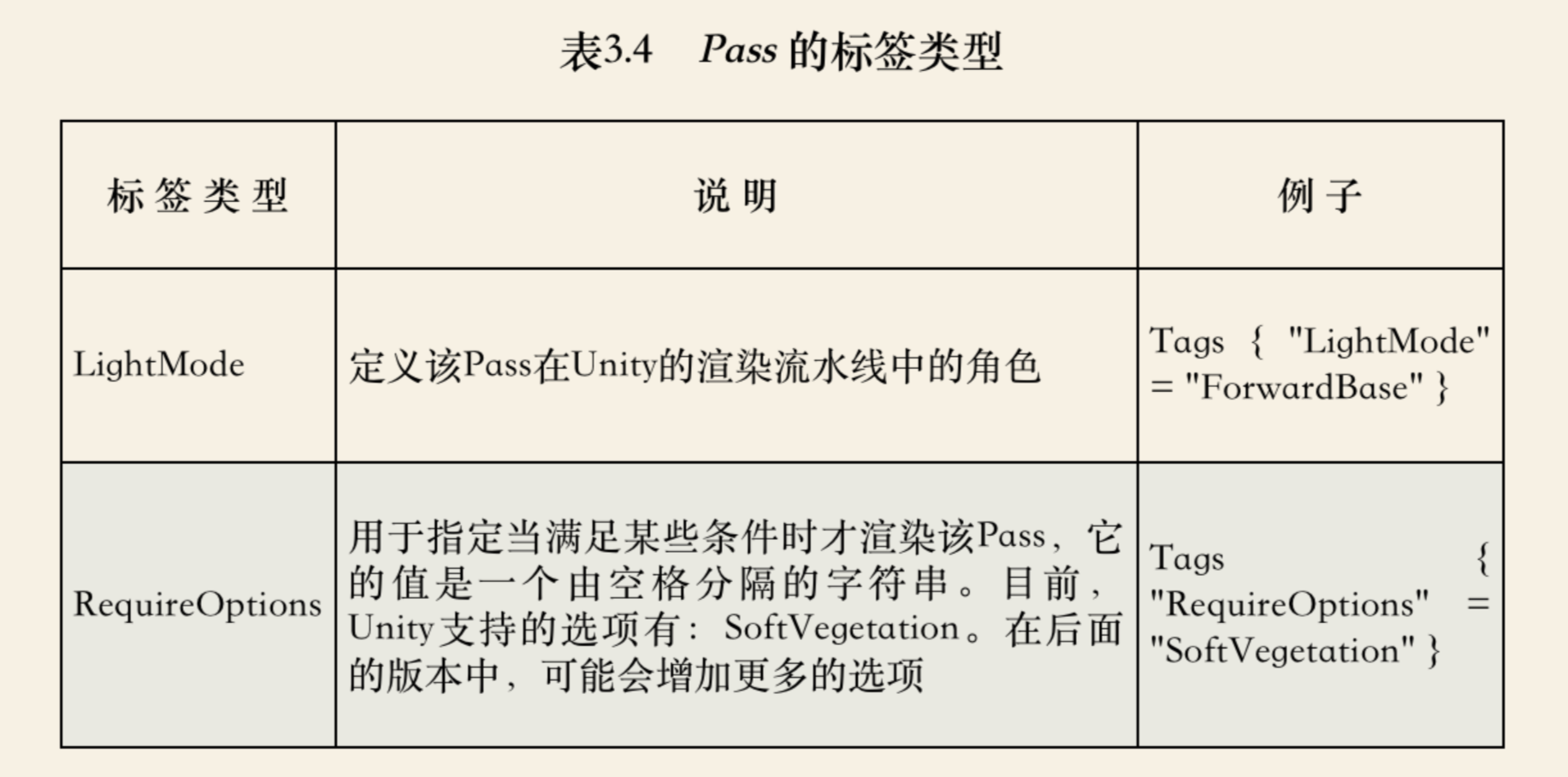

		https://docs.unity3d.com/cn/current/Manual/SL-PassTags.html
		*/
        Tags { "RenderType"="Opaque" }

		/*
		Pass里面的内容Shader代码真正起作用的地方，
		一个Pass对应一个真正意义上运行在GPU上的完整着色器(Vertex-Fragment Shader)
		一个SubShader里面可以包含多个Pass，每个Pass会被按顺序执行
		*/
        Pass
        {
            CGPROGRAM//Shader代码从这里开始，以下为CG着色语言
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

			//https://docs.unity3d.com/Manual/SL-VertexProgramInputs.html
			struct appdata  //CPU向顶点Shader提供的模型数据
			{
				//冒号后面的是特定语义词，告诉CPU需要哪些类似的数据
				float4 vertex : POSITION; //模型空间顶点坐标
				half2 texcoord0 : TEXCOORD0; //第一套UV
				half2 texcoord1 : TEXCOORD1; //第二套UV
				half2 texcoord2 : TEXCOORD2; //第二套UV
				half2 texcoord4 : TEXCOORD3;  //模型最多只能有4套UV

				half4 color : COLOR; //顶点颜色
				half3 normal : NORMAL; //顶点法线
				half4 tangent : TANGENT; //顶点切线(模型导入Unity后自动计算得到)
			};

            struct v2f  //自定义数据结构体，顶点着色器输出的数据，也是片元着色器输入数据
            {
                float4 vertex : SV_POSITION;//输出裁剪空间下的顶点坐标数据，给光栅化使用，必须要写的数据

                //注意跟上方的TEXCOORD的意义是不一样的，上方代表的是UV，这里可以是任意数据。
				//插值器：输出后会被光栅化进行插值，而后作为输入数据，进入片元Shader
				//最多可以写16个：TEXCOORD0 ~ TEXCOORD15。
                float2 uv : TEXCOORD0;//自定义数据体
            };

			/*
			Shader内的变量声明，如果跟上面Properties模块内的参数同名，就可以产生链接
			*/
            sampler2D _MainTex;
            float4 _MainTex_ST;//纹理坐标_ST固定写法

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.texcoord0, _MainTex);
                UNITY_TRANSFER_FOG(o,o.vertex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 col = tex2D(_MainTex, i.uv);
                return col;
            }
            ENDCG
        }
    }
}

struct appdata_base {
    float4 vertex : POSITION;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};

struct appdata_tan {
    float4 vertex : POSITION;
    float4 tangent : TANGENT;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};

struct appdata_full {
    float4 vertex : POSITION;
    float4 tangent : TANGENT;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
    float4 texcoord1 : TEXCOORD1;
    float4 texcoord2 : TEXCOORD2;
    float4 texcoord3 : TEXCOORD3;
    fixed4 color : COLOR;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};
struct appdata_img
{
    float4 vertex : POSITION;
    half2 texcoord : TEXCOORD0;
    UNITY_VERTEX_INPUT_INSTANCE_ID
};

struct v2f_img {
        float4 pos : SV_POSITION;
        half2 uv : TEXCOORD0;
        UNITY_VERTEX_INPUT_INSTANCE_ID
        UNITY_VERTEX_OUTPUT_STEREO
};
